山东高低压开关柜有哪些组成部分?

　　一提起高低压开关柜，可以有很大一部分朋友比较陌生。不知道高低压开关柜具体应用在什么地方，也搞不清楚山东高低压开关柜有哪些组成部分，下面跟着山东高低压开关柜的小编一起来学习一下吧！

　　山东高低压开关柜其实就是接高压或低压线缆的设备，一般供电局、变压室都是用高压柜，然后经变压器降压再到低压柜，低压柜再到各个用电的配电箱，里面无非就是把一些开关断路器之类保护器件组装成一体的电气设备。

　　山东高低压开关柜是一种电设备，外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置。如仪表、自控、电动机磁力开关，各种交流接触器等，有的还设高压室与低压室开关柜，设有高压母线，如发电厂等，有的还设有为保主要设备的低周减载。

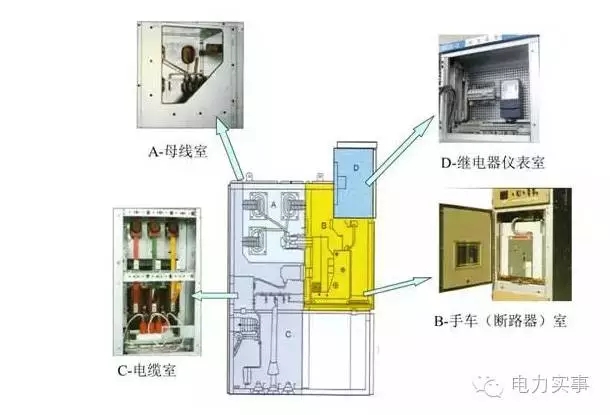

　　我们了解了什么是高低压开关柜后我们再来了解一下高低压开关柜的组成部分吧！

　　1、山东高低压开关柜由母线室组组成。母线室布置在开关柜的背面上部，当作安装布置三相高压交流母线及通过支路母线实现与静触接头连接使用。所有母线用绝缘套管塑封住，在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。

　　2、山东高低压开关柜由手车断路器室组成。我们在断路器的室内安装了特定的导轨，供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。

　　3、山东高低压开关柜由继电器室组成。继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、仪表、状态指示灯或状态显示器继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关直流或交流，以及特殊要求的二次设备。

　　4、山东高低压开关柜由电缆室组成。电缆室内可安装电流互感器、接地开关、避雷器过电压保护器以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。

　　以上就是山东高低压开关柜的小编为大家介绍的高低压开关柜有哪些组成部分，相信您看了上述的介绍对高低压开关柜有了一些了解吧！如果您需要购买高低压开关柜，欢迎您的来电或者来我公司选购，我们期待您的光临。
